《メーカー》
ＣＫＤ（株）
《品番》
CAW-H-450-BV50
《特長》

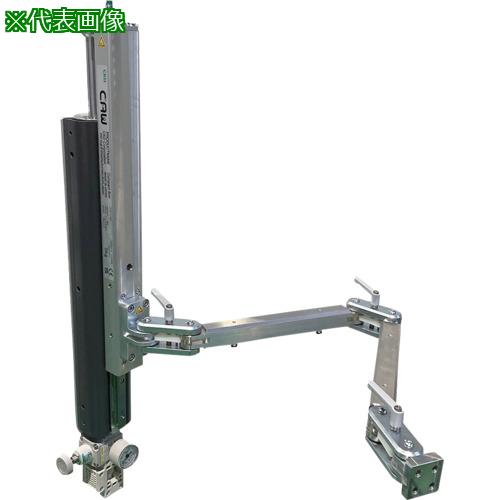

●ツール・工具等の保持・操縦をサポートするエアバランサです。
●腕や手の負担を軽減するコンパクトなバランサです。
●CKD独自の低摺動シリンダを搭載し、軽い操作性を実現しました。
●駆動部に弾性体を使用していないため、上下任意の位置で保持が可能です。
●吊り下げ式バランサに比べ、工具から発生する振動や反力を抑制します。
●収納時はコンパクトなのに、使用時は広い作動範囲です。
●取付幅60mmのアルミフレームに簡単に取付が可能です。
●水平方向へ自由自在に動くアームにより、狙った位置での締付作業が可能です。
《用途》
●ツール・工具等の保持・操縦のサポートに。
●作業者の腰や背中、肩にかかる負担の軽減に。
《仕様》
●配管ポート口径:Rc1/4
●チューブ内径(Φ):φ32
●タイプ:高荷重モデル
●上下ストローク(mm):450
●ジョイント:ボールジョイント
●アタッチメント:φ40～50 V形クランプ
●使用流体:圧縮清浄空気(推奨エア回路による)
●最高使用圧力(MPa):0.45
●最低使用圧力(MPa):0.26
●耐圧力(MPa):1.05
●周囲温度・流体温度(℃):5～60
●可動範囲 上下(mm):450
●可動範囲 水平(mm):R755
●最高使用速度(mm/s):300
●空気消費量(L/min(ANR)):7
●可搬質量(0.45MPa加圧時)(kg):15(ジョイント、アタッチメント質量含む)
《仕様２》
●クッション:上昇端:ゴムクッション / 下降端:ショックキラー
●給油:不可
《原産国（名称）》
日本
《材質／仕上》
●本体:アルミニウム合金
《セット内容／付属品》
《注意》
●使用流体はドライヤ、フィルタ、オイルミストフィルタを用いて固形物、水分油分を十分に除去した清浄な空気を使用してください。
●給油エアは絶対に使用しないでください。
●可動範囲 水平の値は、アーム先端部の最大回転半径です。
●可動範囲の詳細はメーカーカタログにてご確認ください。
●可搬質量の値には、ジョイント、アタッチメントの質量を含みます。
《JANコード》
《本体質量》
16.7g

ブランド名:CKD
メーカー型番:CAW-H-450-BV50
原産国／製造国:日本
メーカー名:CKD(株)
